Interface para joystick IJK para Oric-1/Atmos.

[Silicebit]

Aquí tenéis el esquema a falta de diseñar el circuito impreso. Como véis no es muy complicado. El diseño ya ha sido probado por gente del foro Defence Force y funciona a la perfección.

Interface IJK.

Interface IJK.png (28.22 KiB) Visto 2424 veces

[Chema]

¿Tú lo tienes Silicebit? He intentado soportarlo en el juego (con autodetección, aunque creo que sólo el izquierdo por ahora -por ahorrar espacio que no tengo), pero sólo puedo probarlo simulado.

Creo que es el único para el que hay información, que se enchufa en el puerto de impresora (para poder usarlo con la controladora o cumulus) y que no afecta al sonido...

[minter]

¿Tú lo tienes Silicebit? He intentado soportarlo en el juego (con autodetección, aunque creo que sólo el izquierdo por ahora -por ahorrar espacio que no tengo), pero sólo puedo probarlo simulado.

Creo que es el único para el que hay información, que se enchufa en el puerto de impresora (para poder usarlo con la controladora o cumulus) y que no afecta al sonido...

he mirado el esquema muy por encima y o se pudiera autodetectar a travrs de las líneas s7 s8 o sino, mapeas las teclas directamente al puerto.
pienso que es sencillo y apenas te tiene que ocupar.
los puertos los he dicho de memoria, que estoy con el móvil y no recuerdo el esquema.
sino.. en vez de buscar el scancode, te vas a la dirección del puerto.
seguro que lo ves fácil.

[Silicebit]

¿Tú lo tienes Silicebit? He intentado soportarlo en el juego (con autodetección, aunque creo que sólo el izquierdo por ahora -por ahorrar espacio que no tengo), pero sólo puedo probarlo simulado.

Creo que es el único para el que hay información, que se enchufa en el puerto de impresora (para poder usarlo con la controladora o cumulus) y que no afecta al sonido...

No, no la tengo, aún.

El esquema lo saqué de un par de fotos de una interface original que me pasó alguien en el foro Defence Force.

Aspecto exterior de la interface IJK original.


Lado componentes IJK original.


Lado de soldaduras IJK original.


Creo que kenneth, de Defence Force, se la ha fabricado, y gracias a él sabemos que el esquema es correcto y que funciona perfectamente.

La interface fabricada por kenneth.


kenneth probando la interface.


En la Wiki de Defence Force se dice como manejarla, y la manera de detectarla. http://wiki.defence-force.org/doku.php? ... jk_drivers

[Chema]

Si, si ya tengo la autodetección y el manejo implementado en el juego. La cosa es que no sé qué tal va con un joystick de verdad, porque solo puedo probarlo en el emulador que lo emula con teclas

Gracias de todas formas.

[Silicebit]

A lo mejor kenneth podría echar una mano.

[kenneth]

¡Hola mundo! La lectura de las entradas del joystick es especial. La interfaz no tiene ninguna energía en el puerto de la impresora, la energía acumula en el condensador mientras que la salida STB = 1, pero durante este tiempo la palanca de mando es "invisible" esto no interfiere con las señales para la música del ORIC. Para reproducir las señales de joystick, debe seleccionar con D6 y D7 en modo de salida y ajustar STB = 0. Las señales de joystick ahora se pueden reproducir en el modo de entrada D0_D4. D5 sirve como detección de interfaces. ¡ pero ten cuidado! La tarjeta es accionada por el condensador solamente, usted debe leer el estado de la interfaz rápidamente, después reajuste el STB a 1, que recarga el condensador y el joystick llega a ser "invisible" otra vez. El programa es estándar, se puede encontrar en el juego de AOTC.

[ron]

Es es el que tengo yo, me lo pasó silicebit hace no_se_cuantísimos_años


Si no recuerdo mal es un interfaz IJK: http://www.48katmos.freeuk.com/ijk.htm

En esta web se hablaba de los diferentes tipos de interfaz de joy para Oric.: http://www.48katmos.freeuk.com/joy.htm

PASE interfaces
O.P.E.L Interface
Altai interface
Dk'tronics interface
Protek programmable interface
Downsway Programmable Interface
IJK and MCP interfaces

[Silicebit]

Esa interfaz es una PASE, es muy parecida a la IJK pero esta corrompe el sonido, mientras que la IJK no.

[kenneth]

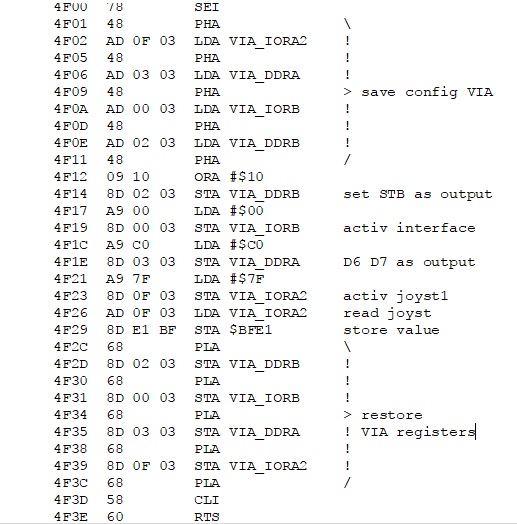

Buenas noches. Aquí está el código para el joystick, añadí explicaciones en inglés.

[Silicebit]

¡Gracias kenneth! Este pedazo de código va a la "bolsa" para su estudio.

[Chema]

Genial Kenneth. En la wiki de Defence-Force hay codigo para manejar este tipo de joystick.

http://wiki.defence-force.org/doku.php?id=oric:hardware:ijk_drivers

Aparte de que lee ambos joystick y de que hace una conversión para tener la misma información para diferentes interfaces... ¿Hay alguna diferencia sustancial? Porque yo estoy usando el código de la wiki (parcialmente)...

[kenneth]

En el programa extraído de AOTC, sólo se lee un joystick y el resultado no es un valor estándar, pero es más rápido.

[Silicebit]

¡¡Ya no recordaba este hilo sobre el interface IJK!! El esquema está hecho en KiCad, ¡sólo hace falta diseñar el circuito impreso!

[kenneth]

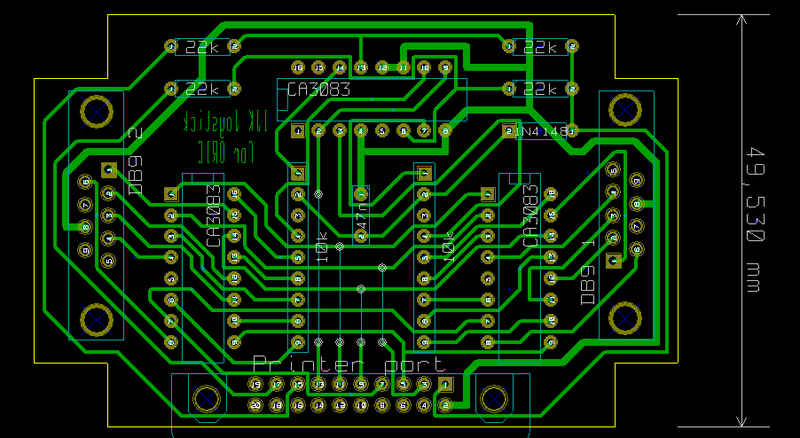

Lo hice el año pasado pero no lo he probado.



Con esta caja:
http://www.hammondmfg.com/pdf/1591XXMS.pdf

[kenneth]

Buenos dias, Modifiqué la PCB para compatibilidad con los fabricantes, en la carpeta están los archivos Gerber.
Los números de terminal son los mismos que en el diagrama.
