Joystick Dragon 32

[Onlyfordj]

Hace unos días me ha llegado un Dragon 32. El cual funciona correctamente.
Para disfrutar de sus juegos, la mayoría de veces hace falta jugarlos con Joystick.

¿Donde podría conseguir alguno?

Se que existen adaptadores para usar mandos Atari (u otros mandos) pero el precio, de momento, los he encontrado muy subido.

Soy nuevo con el Dragon y voy perdido en tema de periféricos.

[Diegodel82]

Pues la verdad que a mi tambien me gustaria conseguir uno

[garillete]

Es que son analogicos y los atari no van muy alla con segun que conversores por lo que he escuchado...y cuidado con el voltaje de 5V

https://vrai.net/retro/?p=112

Ni idea de precios pero como todo imagino que altos como por cualquier cosa....hasta por la basura que antaño no se tocaba ni con un palo

[jltursan]

Este es decentillo: https://www.ebay.es/itm/174811513324

Lo fastidiará un poco el tema de los nuevos impuestos; pero mucho mejor que pedirlo a los USA

La alternativa es el DIY: https://github.com/tebl/D32-Joystick-Adapter. No es terriblemente complicado...

[Onlyfordj]

En este mismo foro, hace un tiempo se intentó hacer un adaptador.
No sé muy bien si al final se le pudo hacer funcionar.

Interface Joystick Dragon norma Atari

[mad3001]

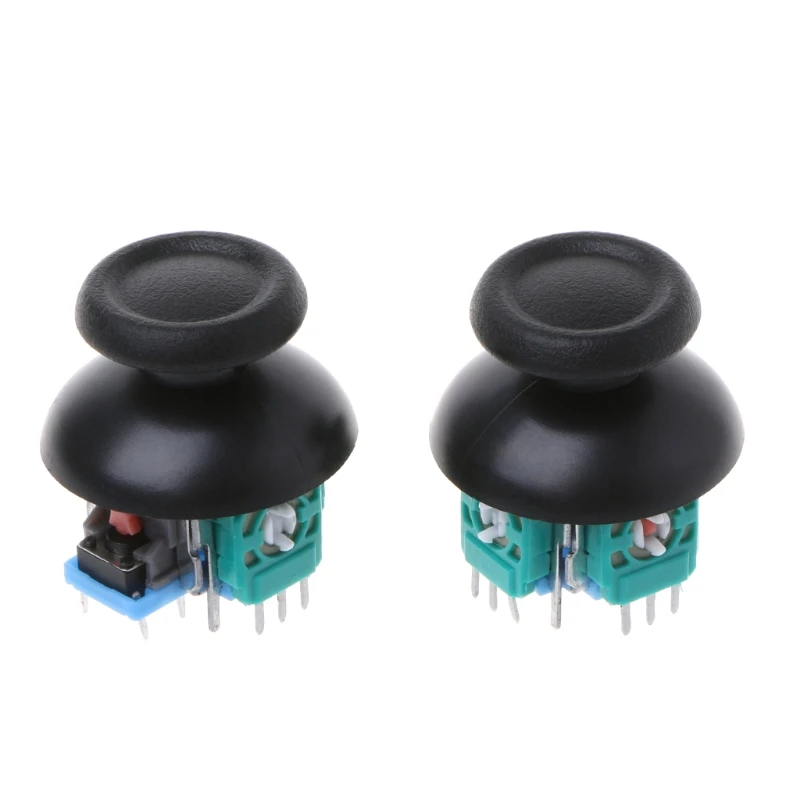

¿Y hay algún esquema para hacer uno analógico con uno de estos? He buscado esquemas y no hay nada... es más por ver si hace falta alguna R "alrededor" del stick...

[zx4ever]

Sería interesante poder tener un joystick con esos sticks

[mydok]

Con los colegas de la tienda online PCP (MX4SIO, Máster System RGB, PC Engine RGB, Famicom composite ..) estamos a punto de sacar el adaptador de Dragón a Norma Atari embebido en el propio conector DB9.

Tiene Autofire desactivable con interruptor para los mandos que esperan otra señal por el pin (creo que es el 7)

Me pillais en medio de un proceso febril. Si consigo sobrevivir os pongo fotos y en cuanto esté en la tienda, os paso el enlace.

Espero que os guste

[jordi_ab]

El Dragon 32 usa el divisor de tensión, un método común para conectar joysticks analógicos.


Como se puede ver en el esquema, usa potenciómetros de 100KΩ conectando el pin 1 a +5V, el pin 3 a masa (GND), y el cursor del potenciómetro (pin 2) al pin del eje correspondiente.

La posición de la palanca determina un voltaje, por ejemplo en el Exe X; Izquierda 0V, Centrado 2,5V y Derecha 5V.
Posiciones intermedias dan valores de voltaje intermedios, y midiendo ese voltaje se puede saber la posición de la palanca.

¿Y hay algún esquema para hacer uno analógico con uno de estos? He buscado esquemas y no hay nada... es más por ver si hace falta alguna R "alrededor" del stick...

El esquema es el mismo, pero es importante tener en cuenta la resistencia del potenciómetro entre el pin 1 y el pin 3.
Habitualmente esos sticks usan potenciómetros de 10KΩ o a veces de 2KΩ.

Como el potenciómetro está conectado entre +5V y masa, hay un consumo fijo por potenciómetro que depende de su resistencia entre pin 1 y pin 3.
100KΩ = 0.05mA
10KΩ = 0.5mA
2KΩ = 2.5mA

Esas palancas de joystick, probablemente funcionen debido a que el consumo es muy bajo, pero desconozco el consumo máximo de la salida de +5V del puerto de joystick de los Dragon 32.


Con este diagrama puedes ver como conectarlo.

De botón se puede usar uno externo, o el del propio stick, las patas "a" y "c" estan conectadas internamente y las patas "b" y "d" también, por lo que podemos poner un cable en "a" o "c", y otro cable en "b" o "d".

[mydok]

Bueno, pues al final sobreviví.

Aquí os dejo las imágenes del cacharrin

[zx4ever]

Fantástico.
Cuando puedas, pon el enlace de venta.
